Product Summary

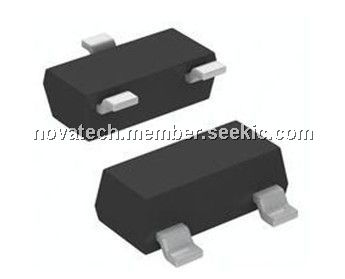

The HSMS-8101-TR1 is a low cost microwave Schottky diode. It is specifically designed for use at X/Ku-bands and are ideal for DBS and VSAT downconverter applications. The HSMS-8101-TR1 is available in SOT-23 and SOT-143 standard package configurations.
Parametrics
HSMS-8101-TR1 absolute maximum ratings: (1)PT Total Device Dissipation: 75mW; (2)PIV Peak Inverse Voltage: 4V; (3)TJ Junction Temperature: +150℃; (4)TSTG, Top Storage and Operating Temperature: -65 +150℃.
Features
HSMS-8101-TR1 features: (1)Optimized for use at 10-14 GHz; (2)Low Capacitance; (3)Low Conversion Loss; (4)Low RD; (5)Low Cost Surface Mount Plastic Package; (6)Lead-free Option Available.

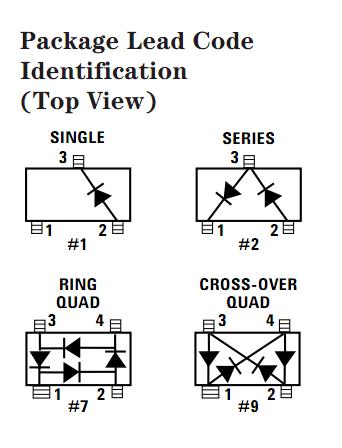

Diagrams
Image | Part No | Mfg | Description | ![]() |
Pricing (USD) |
Quantity | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
![]() |
![]() HSMS-8101-TR1 |
![]() |
![]() DIODE SCHOTTKY MIXER 4V SOT23 |
![]() Data Sheet |
![]() Negotiable |
|
||||||||||||
![]() |
![]() HSMS-8101-TR1G |
![]() Avago Technologies |
![]() RF Mixer 4 VBR 0.26 pF |
![]() Data Sheet |
![]()
|
|
